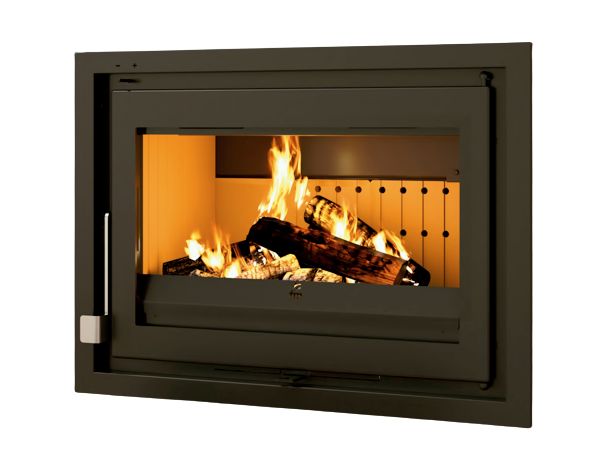

Insert à bois raccordable - FIREMATIC Olen 12.6 kW
Prix TTC • Produits neufs • Garantie légale 2 ans
Vendu et expédié par :
L'insert à bois Olen permets de chauffer votre maison jusqu'à 335 m3 grâce à sa puissance comprise entre 12.6 et 16.8 kW. Cet insert à bois accepte des bûches de 62 cm ! Le modèle d'insert à bûches Olen possède un système de double combustion ce qui augmente considérablement son rendement. Ce modèle est raccordable à l'air en ajoutant les bagues nécessaires, en option.
La marque distributeur Au Coin du Feu vous propose l'insert à bois I-170, conçu par le fabricant FM CALEFACCION sous le nom commercial OLEN.
Ajoutez en option le kit prise d'air pour la prise d'air externe et vous pourrez prendre l'air de combustion directement à l'extérieur du logement !
Informations sur l'Insert à bois - FIREMATIC Olen 12.6 kW
- Revêtement en acier résistant à 800°C
- Porte et grille de foyer en fonte
- Foyer en vermiculite
- Air primaire et secondaire réglable
- Vitrocéramique résistant à 750°C
- Évacuation des fumées : Supérieur
- Taille des bûches : 62 cm (sous réserve du respect des données de consommation horaire fournies pour le modèle)
Caractéristiques techniques de l'Insert à bois - FIREMATIC Olen 12.6 kW
- Puissance brûlée : 16.8 kW
- Puissance nominale : 12.6 kW
- Rendement : 81 %
- Poids : 75 kg
- Volume de chauffe : 335 m3
- Classe énergétique : A+
- Consommation : 3.9 kg/h
- Diamètre sortie des fumées : Ø 150 mm
- Diamètre prise d'air : Ø 80 mm (option)
- Dimensions : L 715 x P 461 x H 541 mm
- Dimensions du foyer : L 545 x P 370 x H 285 mm
- Kit prise d'air: OPTION

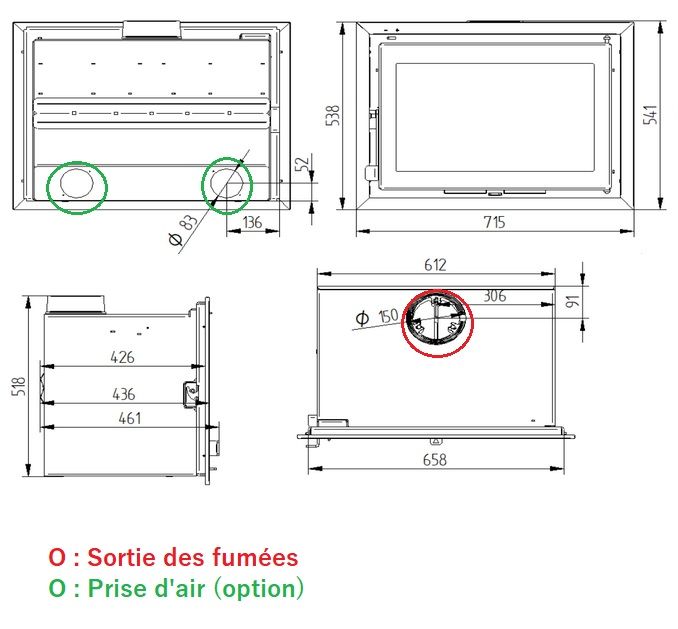

Schéma explicatif de l'Insert à bois - FIREMATIC Olen 12.6 kW
Les systèmes de l'insert à bois - FIREMATIC Olen 12.6 kW
SYSTÈME DOUBLE COMBUSTION (SDC) : Grâce à cette technologie, il est possible d'obtenir une deuxième combustion des gaz non brûlés pendant la première combustion. De cette manière, on obtient une haute efficacité et des économies de combustible élevées.
SYSTEME VERRE PROPRE (SCL) : consiste en l’entrée d’air de l’extérieur de l’appareil (air secondaire) dirigée vers la face interne du verre, améliorant ainsi la combustion, empêchant le verre de noircir rapidement et permettant une vision supérieure du feu
A propos du fabricant : La marque Espagnole FM CALEFACCIÓN est née en 1966 avec un objectif clair : moderniser les systèmes de chauffage que la société utilisait jusqu'à présent. A travers plus de 50 ans d'expérience, le Groupe FM a su évoluer en s'adaptant aux marchés les plus exigeants. Actuellement, le groupe FM est présent sur le marché national Espagnol et exporte tous ses produits dans 50 pays dans le monde.
| Non étanche | Zone 1 |
|---|---|
| Évacuation des fumées | Supérieur |
| Taille des bûches | 62 cm (sous réserve du respect des données de consommation horaire fournies pour le modèle) |
| Puissance brûlée | 16.8 kW |
| Puissance nominale | 12.6 kW |
| Rendement | 81 % |
| Poids | 75 kg |
| Volume de chauffe | 335 m3 |
| Classe énergétique | A+ |
| Consommation | 3.9 kg/h |
| Diamètre sortie des fumées | Ø 150 mm |
| Diamètre prise d'air | Ø 80 mm (option) |
| Dimensions | L 715 x P 461 x H 541 mm |
| Dimensions du foyer | L 545 x P 370 x H 285 mm |
| Kit prise d'air | OPTION |
| Marque | FIREMATIC WOOD |
| Référence | I-170 |
| EAN | 8427561004643 |
Informations complémentaires
| Non étanche | Zone 1 |
|---|---|
| Évacuation des fumées | Supérieur |
| Taille des bûches | 62 cm (sous réserve du respect des données de consommation horaire fournies pour le modèle) |
| Puissance brûlée | 16.8 kW |
| Puissance nominale | 12.6 kW |
| Rendement | 81 % |
| Poids | 75 kg |
| Volume de chauffe | 335 m3 |
| Classe énergétique | A+ |
| Consommation | 3.9 kg/h |
| Diamètre sortie des fumées | Ø 150 mm |
| Diamètre prise d'air | Ø 80 mm (option) |
| Dimensions | L 715 x P 461 x H 541 mm |
| Dimensions du foyer | L 545 x P 370 x H 285 mm |
| Kit prise d'air | OPTION |
| Marque | FIREMATIC WOOD |
| Référence | I-170 |
| EAN | 8427561004643 |
